Cámara de Vigilancia con Arduino: cómo crear un sistema de seguridad eficiente

La cámara de vigilancia Arduino es una solución de última tecnología que permite la creación de un sistema de vigilancia eficaz y personalizable.

Arduino, una plataforma de hardware y software de código abierto, brinda la flexibilidad y versatilidad necesaria para adaptar la cámara a las necesidades específicas de cada usuario. Esta cámara de vigilancia se caracteriza por su facilidad de uso, bajo costo y gran capacidad de personalización.

Con la cámara de vigilancia Arduino, es posible monitorear áreas en tiempo real y capturar imágenes o videos de alta calidad. Gracias a su integración con Arduino, se pueden programar diferentes funcionalidades según las necesidades de vigilancia de cada entorno. Ya sea la detección de movimiento, el reconocimiento facial o la transmisión remota de video, la cámara de vigilancia Arduino ofrece múltiples posibilidades para proteger y vigilar objetos o espacios de interés.

Introducción: cámara de seguridad de bricolaje

Este instructivo le muestra cómo construir su propia cámara de seguridad de bricolaje, que toma una fotografía de la persona en la puerta y envía un correo electrónico con la imagen a su casilla de correo electrónico, para que sepa si es alguien que conoce o es un intruso. .

La cámara de seguridad DIY utiliza

• un Arduino Yun como cerebro, que está conectado a la red WiFi de tu hogar
• Un sensor PIR para detectar que alguien se acerca a la puerta.
• y una cámara web USB para tomar una fotografía que luego se envía por correo electrónico
• Además , imprima en 3D la carcasa utilizando los archivos STL adjuntos y para alojar los componentes electrónicos.

Paso 1: Componentes que necesitarás para completar la construcción



Estos son los componentes electrónicos que necesitarás

• arduino yun
• Sensor PIR, en mi caso estoy usando uno que compré en Radioshack
• LED para ayudar en las pruebas
• * Cámara web USB (estoy usando la cámara web Logitech c270)

• Cable de embarque de cría hembra a macho
• Tarjeta micro SD
• Cable micro USB B

Impresora 3D para imprimir los archivos STL adjuntos, en mi caso estoy usando

• Printrbot Simple Metal
• Hatchbox 1.75mm PLA negro

Además también necesitarás el

• Alicates
• Destornilladores
• Tornillos: (6-32 X 1/2 pulg. (al menos 5) y 6-32 X 1 pulg. (al menos 4))
• Mecanismo de montaje para montar la cámara, en mi caso estoy usando una simple bisagra de puerta.

Nota*: Para verificar si su cámara web USB será compatible, consulte el siguiente enlace Wiki . Estoy usando la cámara web Logitech c270.

Paso 2: Configurar el Arduino Yun



Para comenzar, configure el WiFi integrado en Arduino Yun siguiendo los siguientes pasos

– Conecte el Micro USB capaz a una toma de corriente o al USB de su computadora.

– Conecte su computadora al Wifi de Yun, en la configuración Wifi de su computadora, básicamente una vez que encienda el Yun en unos segundos debería ver Wifi llamado “ArduinoYun-XXXXXXXXXXXX” en su configuración de red.

– Usando un navegador ingrese http://yun.local como se muestra en la imagen de arriba

– Debe aparecer una web pidiéndote la contraseña, aquí introduce “arduino”

– Ahora aparecerá un botón de configuración.

– Una vez que hayas configurado, selecciona el nombre de tu enrutador WiFi e ingresa la contraseña como se muestra en la segunda captura de pantalla anterior.

– Ahora puedes optar por cambiar el nombre y la contraseña de tu Arduino Yun y jugar con la otra configuración.

– Una vez hecho esto, presione el botón Configurar y Reiniciar, esto conectará su Yun al WiFi de su hogar.

Para más detalles consulte la guía en el sitio web de Arduino en el siguiente enlace

https://www.arduino.cc/en/Guide/ArduinoYun#toc9

Paso 3: Conexión del sensor PIR y prueba



Ahora, para cargar bocetos en Yun, necesitará la última versión del IDE de Arduino, básicamente el instalador de IDE de Arduino 1.5.4 o posterior.

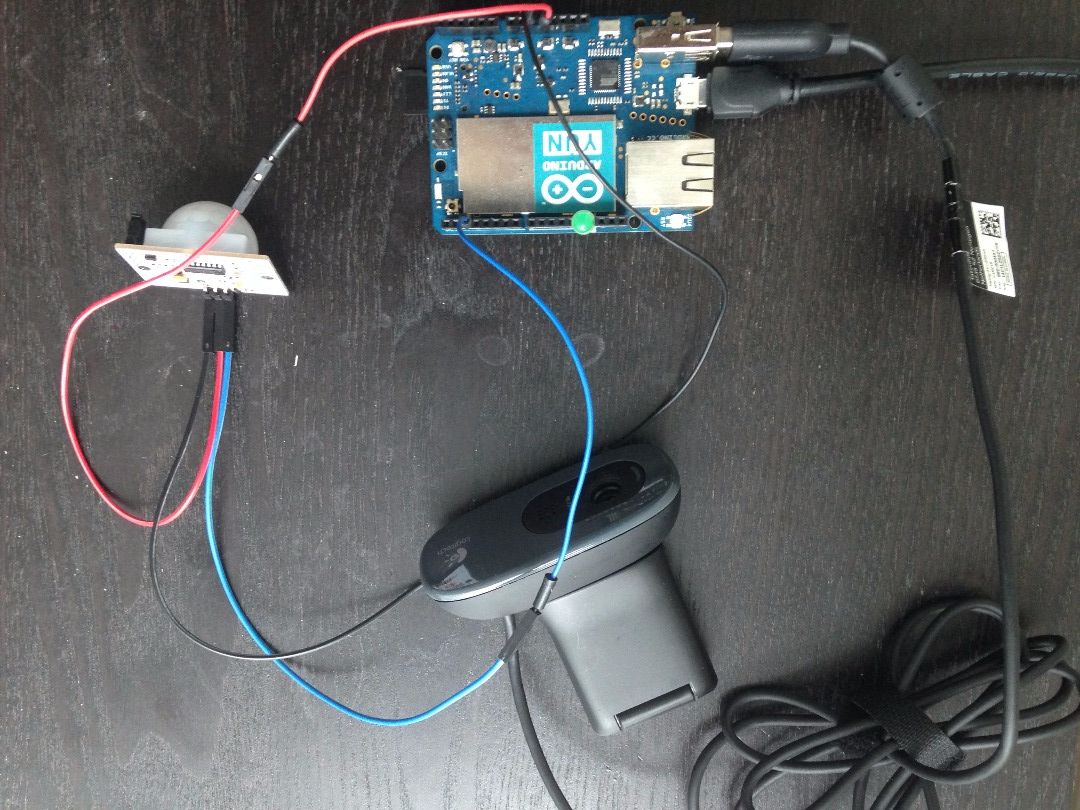

Conecte el sensor PIR al Arduino Yun

• Conecte VCC en el PIR a 5V
• Tierra a Tierra
• Y afuera en el PIR para fijar el número 2 en el Yun
• Además, conecte un LED al PIN 13, para que pueda verlo desde lejos mientras realiza la prueba.

Descargue el boceto de prueba básica de PIR y cárguelo en Yun. Antes de presionar el botón de carga en la sección del tablero, seleccione Arduino Yun como se muestra en la segunda captura de pantalla.

Archivos adjuntos

• basicPIRsensortest.inoDescargar

Paso 4: SSH en Arduino Yun



SSH en tu Arduino Yun usando la Terminal de tu Mac, o usando una herramienta como Putty si estás usando una máquina con Windows

ssh raíz@yun.local

Nota: si no puede resolver la IP de yun.local, averigüe la dirección IP de su Yun y use la dirección IP en su lugar (como ssh root@192.168.1.8)

Acepte la clave RSA escribiendo Yes

Ahora puede ejecutar algunos de sus comandos de shell favoritos como ls,df, etc.

Para obtener más detalles sobre el uso de la comunicación por línea de comandos mediante SSH, consulte el siguiente enlace

https://www.arduino.cc/en/Tutorial/LinuxCLI

Paso 5: Instale Fswebcam y pruebe su cámara

Conecte el Yun a la cámara web USB e inserte la tarjeta micro SD.

Ahora, en el indicador SSH de su Yun, escriba el siguiente comando para instalar el paquete fswebcam que nos ayudará a tomar fotografías.

comience con la actualización del administrador de paquetes

actualización de opkg:

opkg update

instale los controladores UVC para la cámara web

opkg install kmod-video-uvcfinally

instalar la utilidad fswebcam

opkg install fswebcam

Ahora, para tomar una foto, primero tendrás que montar la tarjeta SD.

CD /mnt/sda1

tomar una foto

fswebcam PicturefromWebCam.png

para comprobar si la foto fue tomada

ls -l

Nota*: Para verificar si su cámara web USB será compatible, consulte el siguiente enlace Wiki . Estoy usando la cámara web Logitech c270.

Paso 6: cargar código Python mediante el cliente FTP

>

>

>

Para acceder a los archivos y cargar el código Python en la tarjeta SD de su Arduino Yun, puede utilizar un cliente FTP como FileZilla , WinSCP.

Comience instalando el servidor SFTP en su Yun usando los siguientes comandos

actualización de opkgopkg instala vsftpd openssh-sftp-server<br>

Ahora descargue e instale un cliente FTP como FileZilla desde https://filezilla-project.org/

Una vez instalado, abra FileZilla y vaya a Archivo --> Administrador del sitio --> haga clic en Nuevo sitio.

• Ingrese los siguientes detallesHost: Protocolo: seleccione SFTP
• Tipo de inicio de sesión: seleccione Normal
• Usuario: raíz
• Contraseña: xxxxxxxx

Nota: la contraseña predeterminada es arduino, si no la ha restablecido como parte del proceso de configuración

Haga clic en el botón de conexión que lo llevará a la pantalla principal, donde podrá acceder a la carpeta raíz como se muestra en la imagen de arriba, en mi caso uso la tarjeta SD de mi cámara, por lo que ve bastantes carpetas.

Para obtener más funciones, consulte la wiki de FileZilla.

Archivos adjuntos

• yunEnviarEmailModificado.pyDescargar

Paso 7: cargue el boceto adjunto a Yun

>

Descargue el boceto adjunto y cárguelo en Arduino Yun mediante el cable USB.

Y como el Yun está conectado a WiFi también puedes subir los bocetos vía Wifi.

Ahora, una vez que se detecte movimiento, recibirá un correo electrónico como se muestra en la captura de pantalla anterior, con la fotografía tomada por la cámara web.

Nota: Para cargar bocetos en Arduino Yun, necesitará la última versión del IDE de Arduino, básicamente el instalador de Arduino IDE 1.5.4 o posterior.

Archivos adjuntos

• YunSecurityCamera.inoDescargar

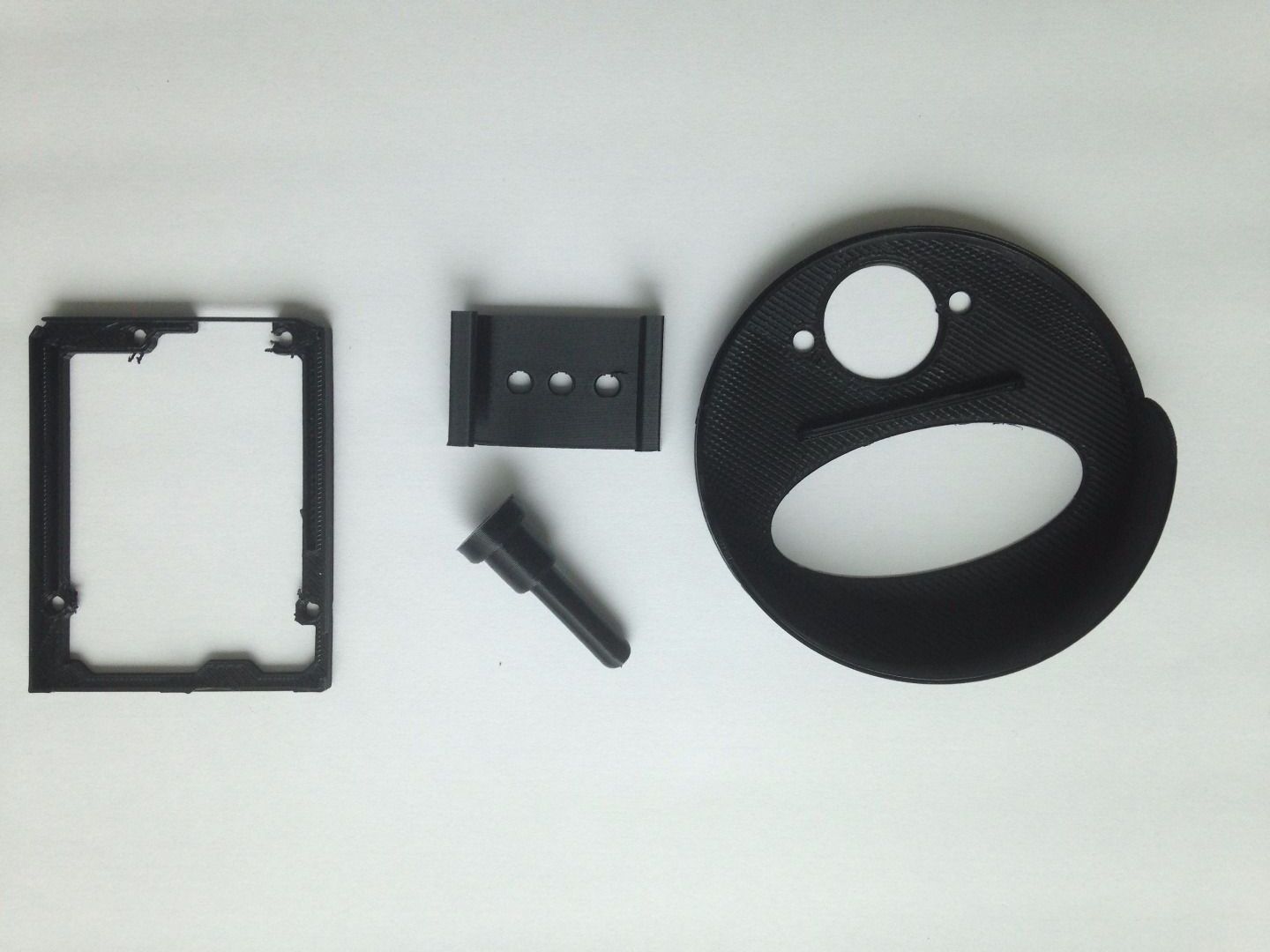

Paso 8: Imprima en 3D los archivos STL adjuntos

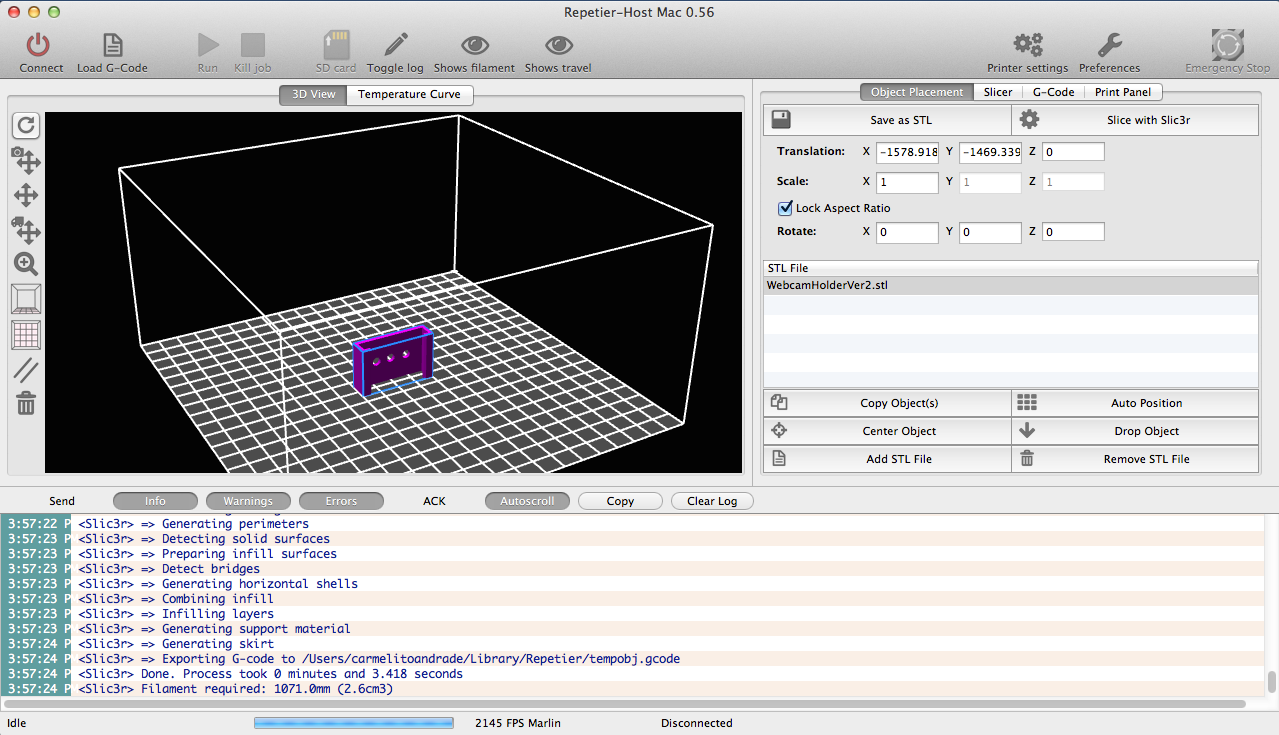

Descargue el archivo STL adjunto, cárguelo en el software de su impresora y corte el archivo, según la configuración de su impresora, el soporte de la cámara web

• Cortar el archivo STL debería tardar entre 8 y 9 segundos
• Y el tiempo de impresión debe ser de unos 10 a 15 minutos.

Imprime en 3D la Antena falsa

• Cortar el archivo STL debería tardar entre 5 y 6 segundos
• Y el tiempo de impresión debe ser de unos 12 a 15 minutos.

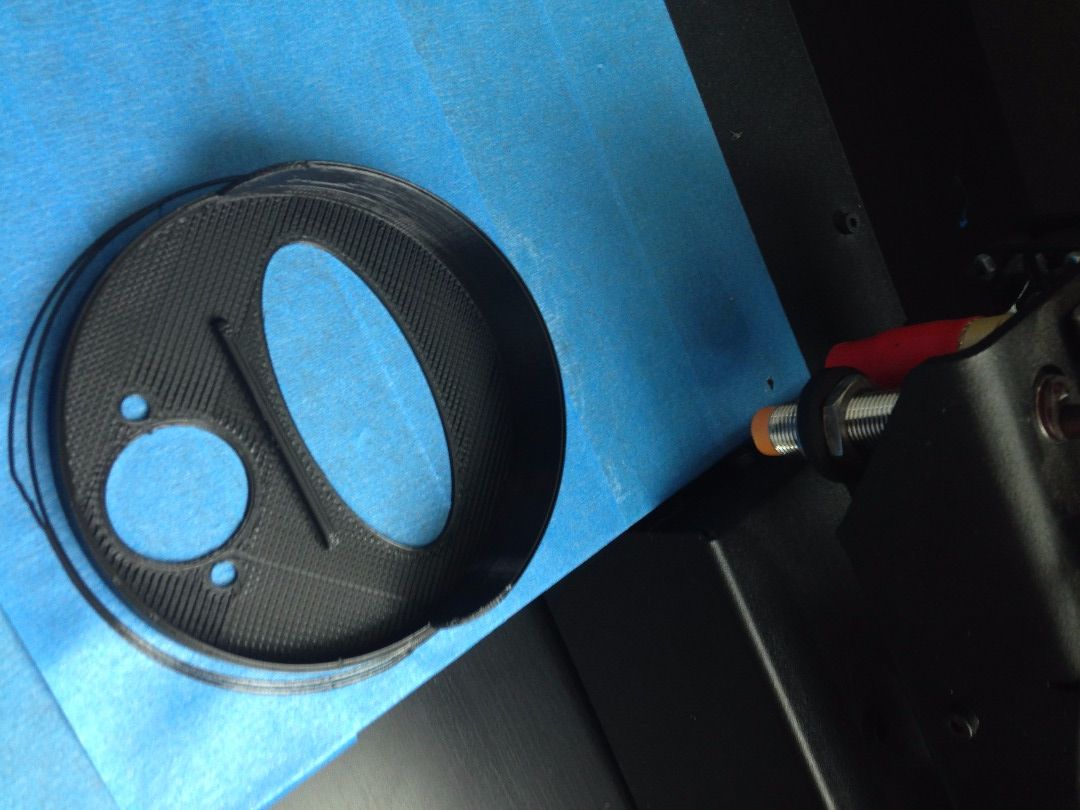

Descargue e imprima en 3D la forma de la cámara de seguridad que contiene el sensor PIR y la cámara web

• Cortar el archivo STL debería tardar entre 4 y 5 segundos
• Y el tiempo de impresión debe ser de unos 25 a 30 minutos.

Además, quería agradecer a Francisperea, quien crea una increíble funda protectora mínima (YunCase.stl) que puedes encontrar en: Arduino Yún Bumper – creado por francisperea.

En mi caso estoy usando el Printrbot Simple Metal y Hatchbox PLA negro de 1,75 mm.

Archivos adjuntos

•
• WebcamHolderVer2.stl DescargarVer en 3D
•
• Antena.stl DescargarVer en 3D
• YunCase.stl Descargar
•
• Front_PIRsensor_withCamVer1.stl Descargar Ver en 3D.

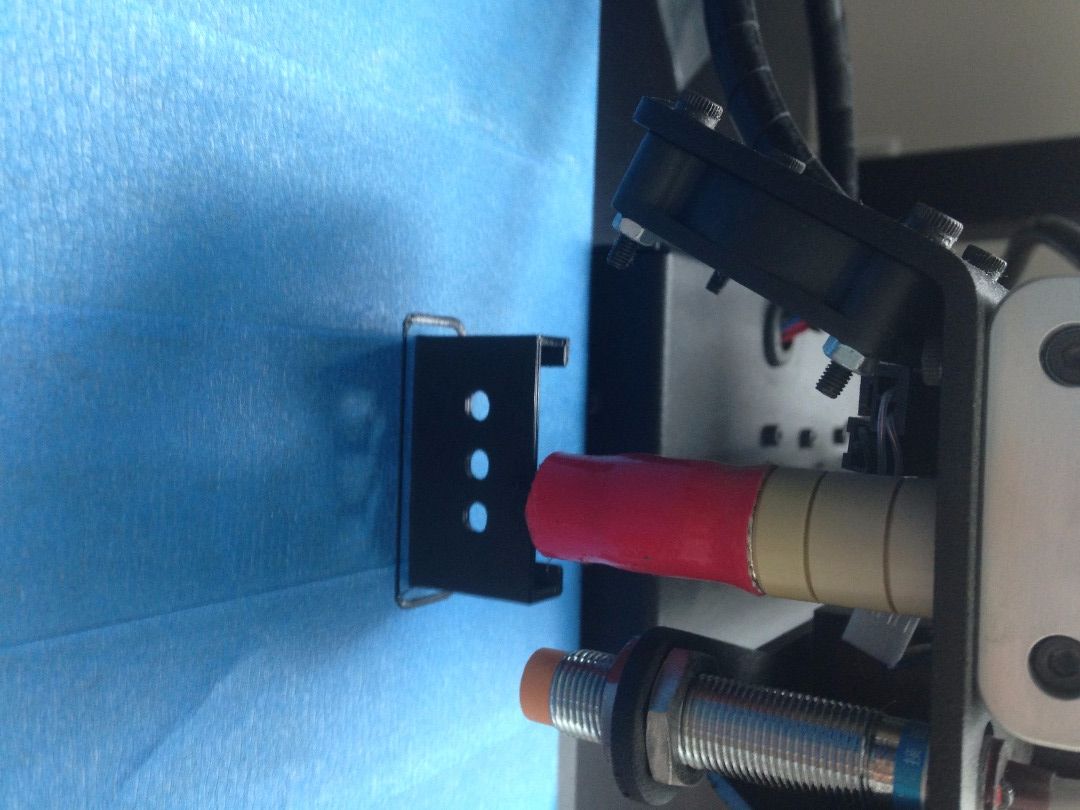

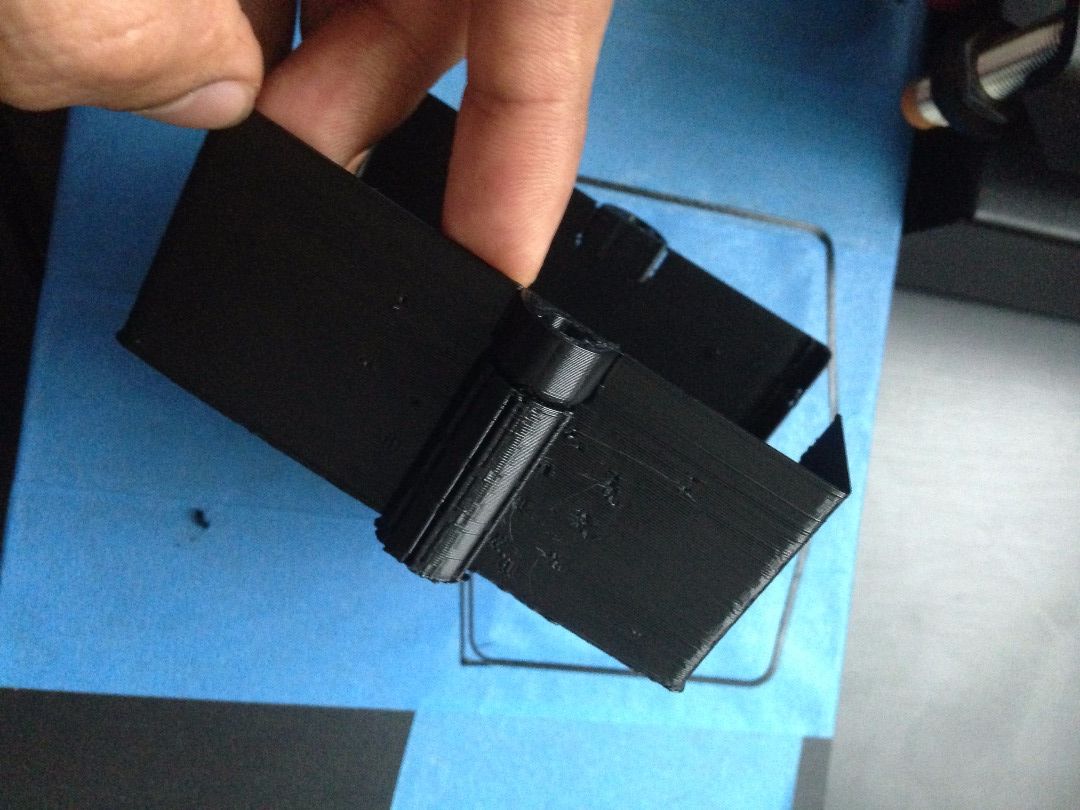

Paso 9: Imprima en 3D los archivos STL adjuntos con soporte

Ahora, para imprimir estas piezas en 3D, tendrá que cambiar la configuración de la cortadora para imprimir con soporte, como se muestra en la segunda imagen de arriba.

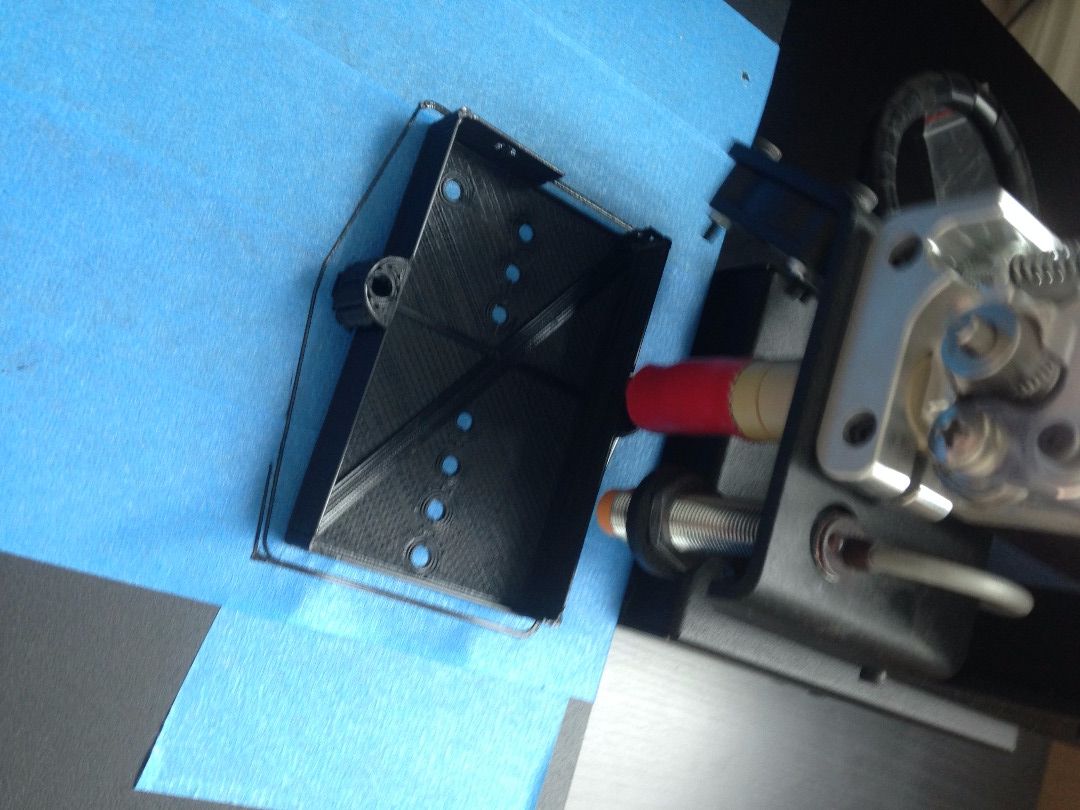

Imprime en 3D el soporte inferior Yun

• Cortar el archivo STL debería tardar entre 25 y 30 segundos
• Y el tiempo de impresión debe ser de unos 55 a 60 minutos.

Descarga e imprime en 3D el baúl superior

• Cortar el archivo STL debería tardar entre 20 y 25 segundos
• Y el tiempo de impresión debe ser de unos 45 a 50 minutos.

Archivos adjuntos

• I
• DescargarVer en 3D
•
• TopCaseVer3.stl DescargarVer en 3D

Paso 10: Poniéndolo todo junto

>

Ahora, una vez que haya impreso en 3D su pieza, unir los componentes electrónicos se explica por sí misma.

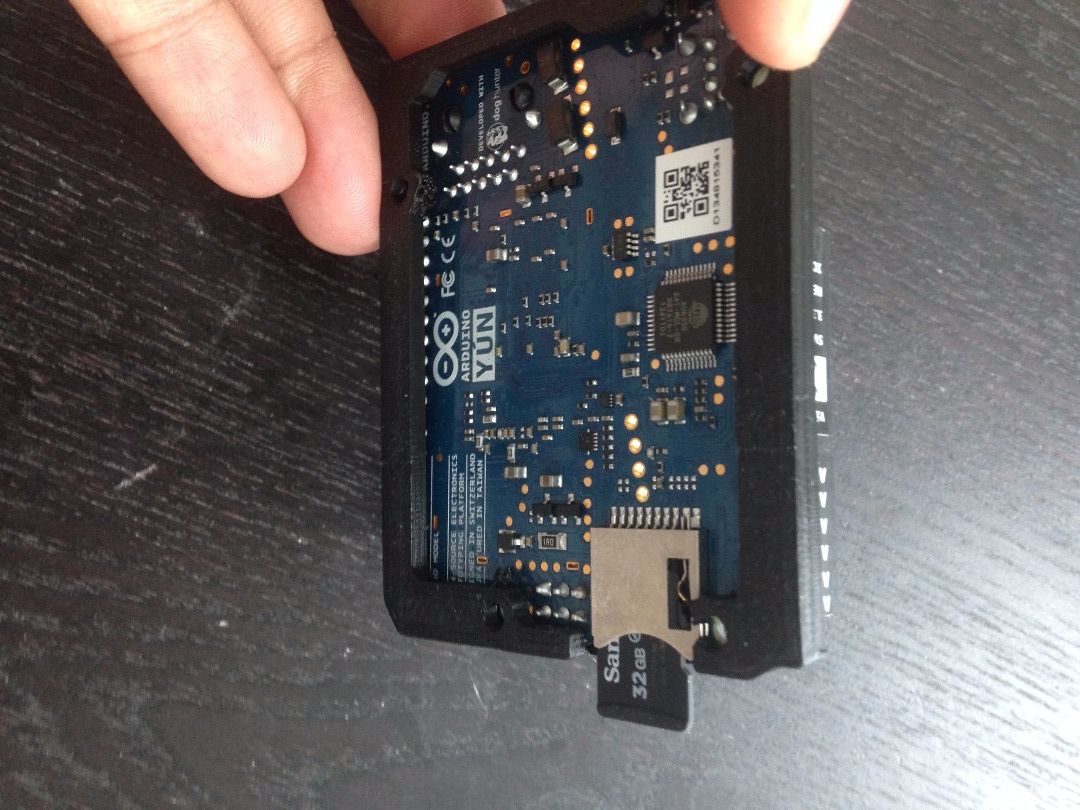

Fije el Yun al parachoques y agréguelo a la parte inferior de la caja usando tornillos.

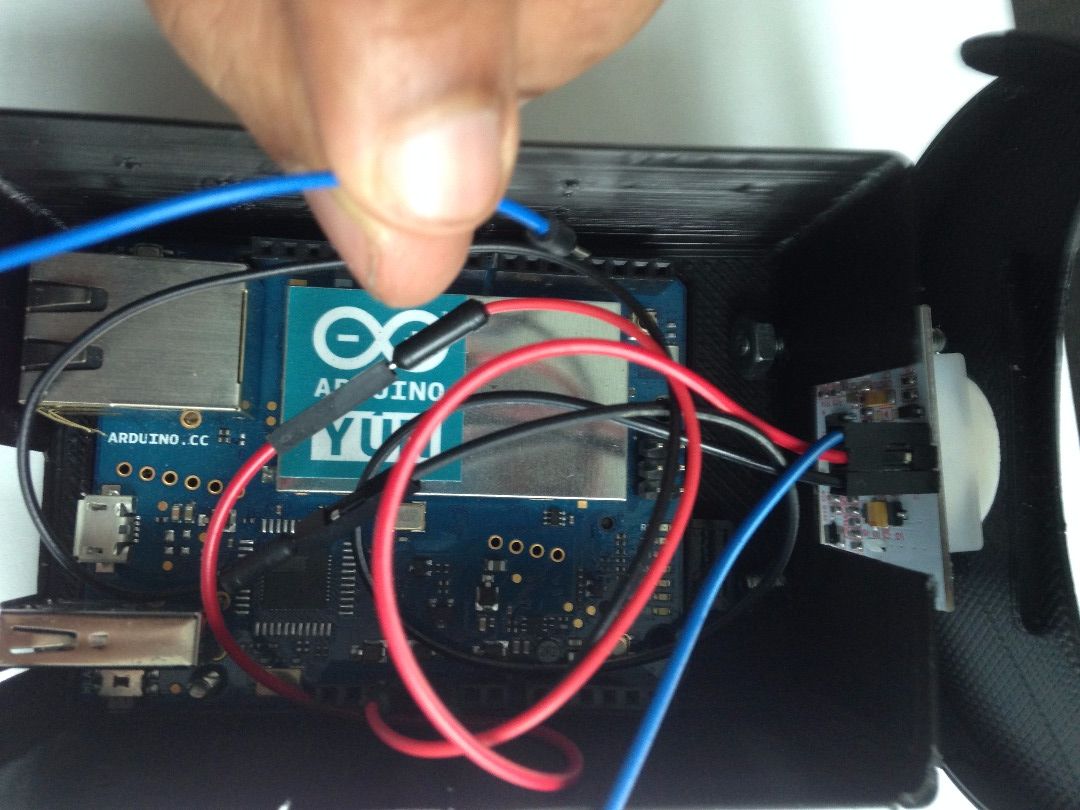

Conecte el sensor PIR a la parte frontal impresa en 3D usando los tornillos y tuercas más largos.

Complete el circuito utilizando el cable de embarque, aquí

• Conecte VCC en el PIR a 5V
• Tierra a Tierra
• Y afuera en el PIR para fijar el número 2 en el Yun

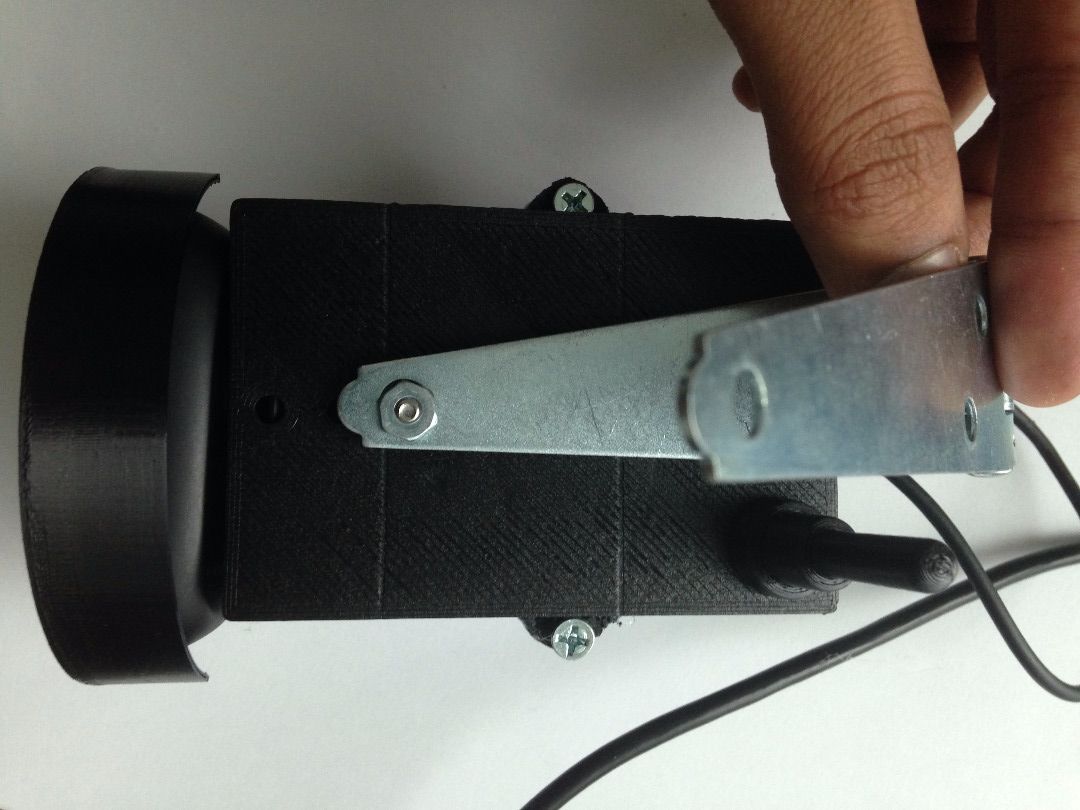

Ahora agregue un tornillo al soporte de la cámara web, ajústelo a la cámara web y luego fíjelo a la carcasa superior con una tuerca.

Ahora conecte la antena falsa con un tornillo y meta cuidadosamente el cable de la cámara web.

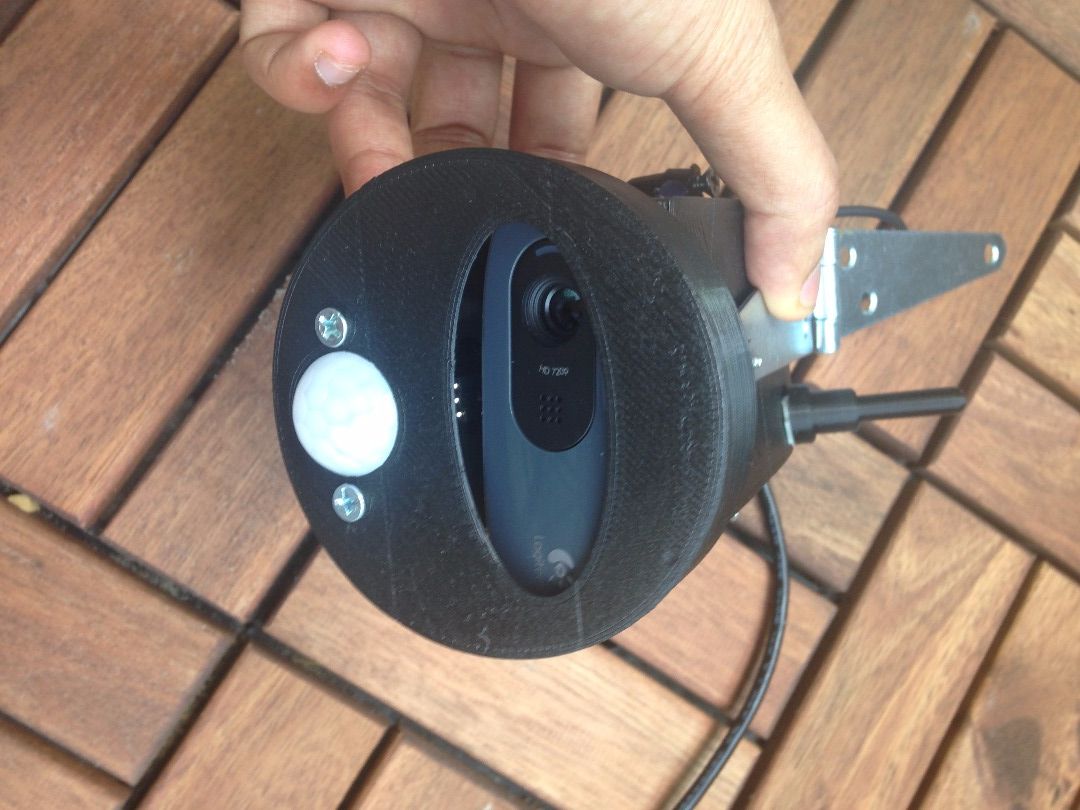

Paso 11: Instalando la cámara de seguridad

¿Qué es una Cámara Vigilancia con Arduino?

Una cámara de vigilancia con arduino es un sistema de vigilancia diseñado para trabajar con la plataforma Arduino. Es una solución económica y eficiente para proteger tu propiedad que funciona mediante una cámara de video conectada a un dispositivo Arduino.

¿Cómo funciona?

La cámara de vigilancia de arduino es muy fácil de usar. Una vez que se instala el dispositivo y se configura el software, la cámara comenzará a grabar lo que sucede en el área de vigilancia.

La señal de video será transmitida al dispositivo Arduino, que a su vez la enviará a un ordenador o teléfono móvil. De esta forma, podrás visualizar en tiempo real lo que está sucediendo en tu propiedad desde cualquier lugar del mundo.

¿Qué ventajas ofrece?

La cámara de vigilancia de arduino ofrece numerosas ventajas a los usuarios que buscan proteger su hogar o negocio:

• Es una solución económica y fácil de instalar
• Permite la visualización en tiempo real de la zona bajo vigilancia
• Cuenta con detección de movimiento, lo que significa que solo se graba cuando hay actividad en el área vigilada
• Es compatible con diferentes tipos de cámaras
• Permite una integración efectiva con otros sistemas de seguridad

¿Por qué elegir una cámara de vigilancia con arduino?

Además de las ventajas mencionadas, Arduino Cámara Vigilancia destaca por su efectividad y facilidad de uso. Es un sistema que ofrece una excelente relación calidad-precio y se adapta a las necesidades de cualquier usuario, ya que permite una personalización completa en función de las necesidades de cada hogar o negocio.

En definitiva, si necesitas un sistema de vigilancia efectivo y sencillo, Arduino Cámara Vigilancia es tu mejor opción. Con él, tendrás toda la tranquilidad que necesitas, sabiendo que puedes estar al tanto de lo que sucede en tu propiedad en cualquier momento y desde cualquier lugar.

Arduino cámara de vigilancia: ¡Mantén tu hogar seguro con esta innovadora solución!

Si estás buscando una solución de vigilancia de bajo costo y alta calidad, la cámara de vigilancia Arduino podría ser la respuesta que estás buscando. Esta cámara compacta y fácil de usar ofrece varias propiedades:

• Resolución de alta calidad: La cámara Arduino ofrece una resolución de hasta 1080p, lo que significa que podrás ver imágenes y videos detallados y nítidos.
• Conectividad Wi-Fi: Con Wi-Fi integrado, podrás conectarte fácilmente a la cámara y ver lo que está sucediendo en tu hogar o negocio desde cualquier lugar en el que te encuentres.
• Compatibilidad con la plataforma Arduino: Como la cámara utiliza la plataforma Arduino, es fácilmente programable y personalizable para satisfacer tus necesidades de vigilancia específicas.
• Detección de movimiento: La cámara viene equipada con una capacidad de detección de movimiento que te alertará si se detecta algún movimiento sospechoso.
• Fácil de instalar: La cámara viene con una guía de inicio rápido y es fácil de instalar, lo que significa que podrás comenzar a usarla de inmediato sin tener que contratar a un profesional.

Contar con una cámara de vigilancia Arduino puede proporcionar una solución eficiente y económica para monitorear y proteger diferentes espacios. Esta tecnología ofrece la oportunidad de construir y programar una cámara personalizada según las necesidades específicas, brindando control y flexibilidad en la seguridad del entorno. Además, el uso de Arduino como plataforma de desarrollo permite incorporar otras funcionalidades y expandir las capacidades del sistema de vigilancia. La cámara de vigilancia Arduino es una alternativa accesible, versátil y fiable para promover la seguridad y la tranquilidad.
